Всепогодное исполнение

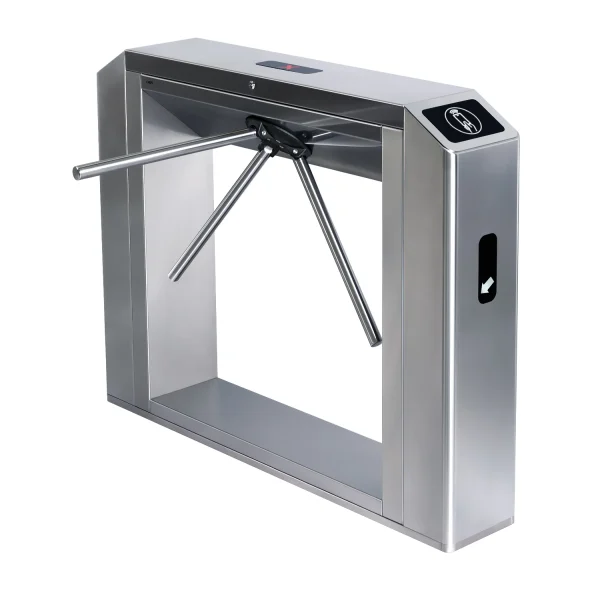

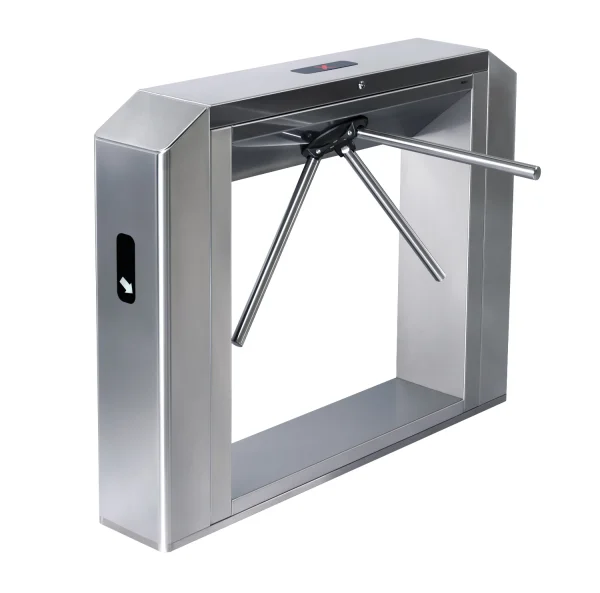

Турникет TTD-10А выполнен из нержавеющей стали, что обеспечивает не только элегантный внешний вид, но и коррозионную стойкость устройства при эксплуатации его на открытом воздухе. За исключением модификации с картоприемником.
Состав
- стойка турникета со встроенной электроникой управления
- маховик с автоматическими планками «Антипаника»
- боковые модули (выбираются при заказе)
- боковые крышки (выбираются при заказе и приобретаются отдельно)
- пульт дистанционного управления
Установка дополнительного оборудования
Для установки оборудования предусмотрены различные варианты боковых модулей и боковых крышек.

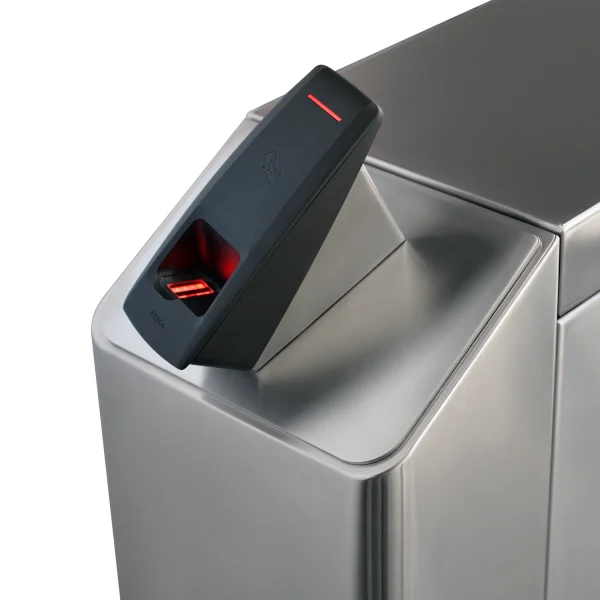

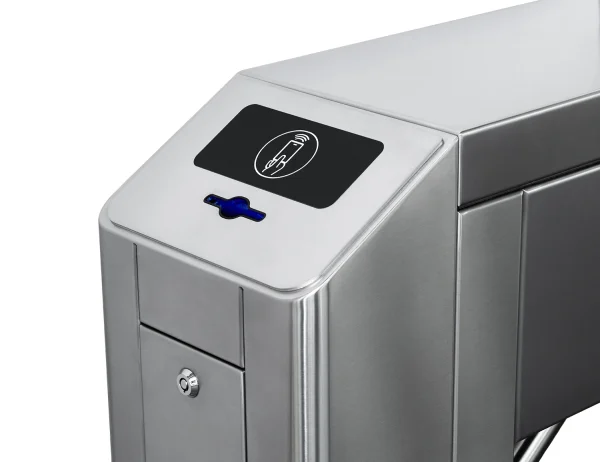

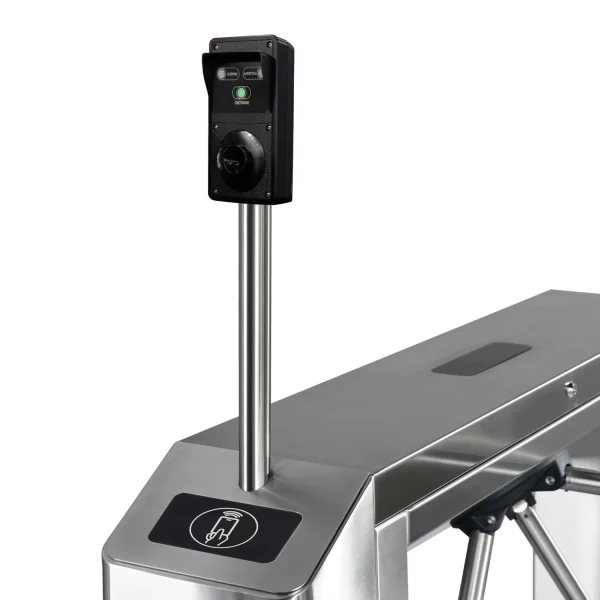

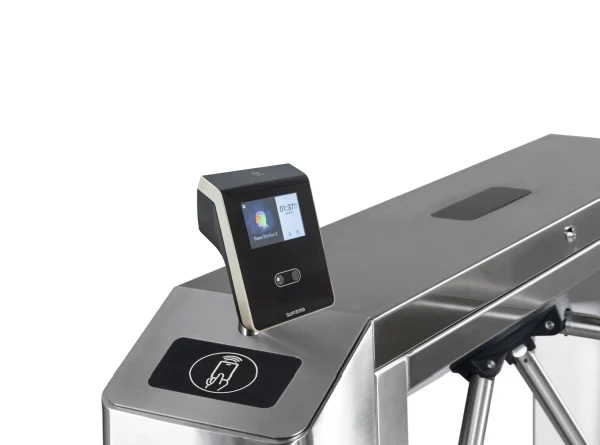

Внутри турникета можно разместить контроллеры СКУД, и считыватели как PERCo, так и других производителей. Зоны поднесения карт выделены пиктограммами. На крышке турникета также располагается пиктографическое табло, индицирующее режимы работы турникета.
Формирование зоны прохода
Турникет имеет ширину зоны прохода 560 мм.
Для обеспечения быстрого и удобного прохода людей рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.
При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
Безопасность

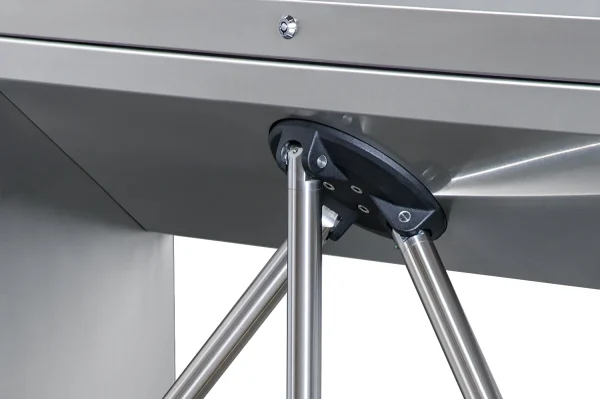

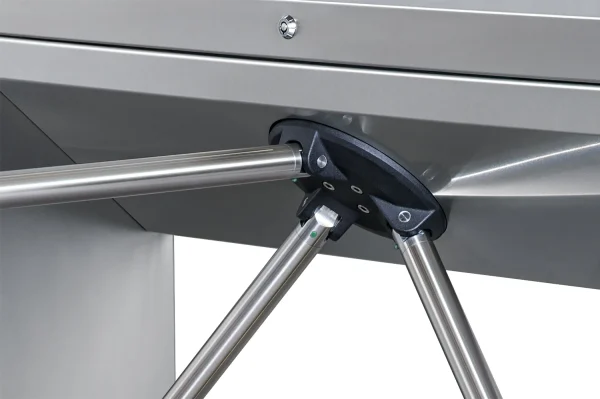

Автоматические планки «Антипаника» – современное решение, позволяющее оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу.
После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее (горизонтальное) положение вручную.
Плата управления предусматривает аварийное открытие прохода по сигналу пожарной сигнализации (вход Fire Alarm).
Управление турникетом
Управление турникетом TTD-10А возможно как от системы контроля доступа, так и автономно с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления (приобретается отдельно).
Возможность выбора режима управления (импульсный или потенциальный) обеспечивает корректную работу в системах контроля доступа любых производителей.
Режим работы — разрешение или запрет прохода — может быть задан независимо для каждого направления прохода. Встроенные в стойку турникета оптические датчики поворота преграждающих планок фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа.
Плата управления конструктивно размещена в корпусе турникета и обеспечивает полный набор режимов управления турникетом, имеет входы для подключения датчика контроля зоны прохода с сиреной и выходы для подключения выносных индикаторов.
Плавный доворот планок осуществляется за счет встроенного гидравлического демпфера.
Индикация
Индикация состояния турникета (открыто/закрыто) размещена на верхних крышках, индикация направления прохода – на боковых стойках.
Характеристики
| Напряжение питания | 12 В постоянного тока |
|---|---|
| Мощность | не более 84 Вт |
| Пропускная способность в режиме однократного прохода | 30 чел./мин |
| Пропускная способность в режиме свободного прохода | 60 чел./мин |
| Габаритные размеры (длина×ширина×высота) | 1361×750×1024 мм |
| Ширина зоны прохода | 560 мм |
| Рабочий температурный диапазон | от -20 °C до +50 °C (под навесом до +55 °C) |
| Средняя наработка на отказ | не менее 4000000 проходов |
| Средний срок службы | 8 лет |
| Количество направлений прохода | 2 |
| Планки «Антипаника» | автоматическая |
| Степень защиты оболочки IP | IP55 (IP41 для модификации с картоприёмником) |
| Ток потребления | не более 7 А |
| Максимальные габариты устанавливаемых считывателей | не более 175×120×50 мм |
| Необходимая дальность действия для устанавливаемых считывателей | не менее 50 мм |
