Состав
- турникет со встроенной электроникой управления и двумя считывателями
- маховик с автоматическими планками «Антипаника»
- пульт дистанционного управления
Установка дополнительного оборудования
В корпус турникета встроены два мультиформатных считывателя, имеющие интерфейс связи с контроллером Wiegand. Внутри турникета можно разместить контроллеры СКУД.
Формирование зоны прохода
Турникет имеет комфортную ширину зоны прохода 560 мм.
Для обеспечения быстрого и удобного прохода людей рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.
При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
Безопасность

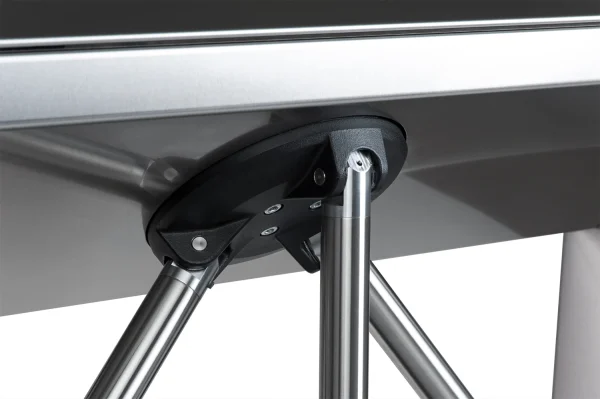

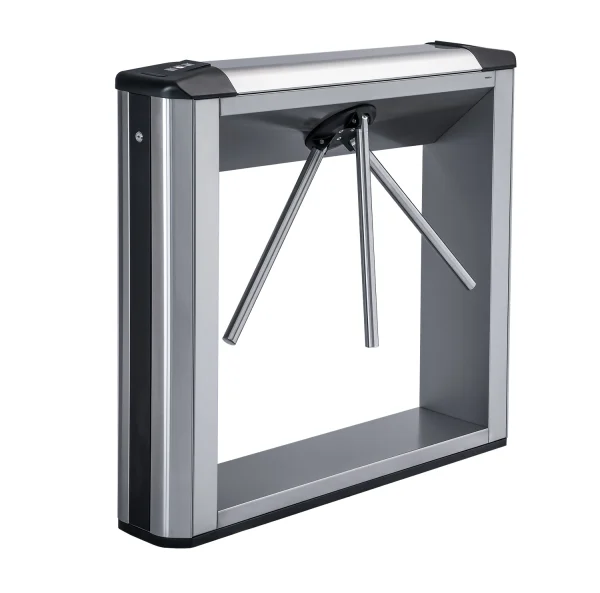

Автоматические планки «Антипаника» – современное решение, позволяющее оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу.

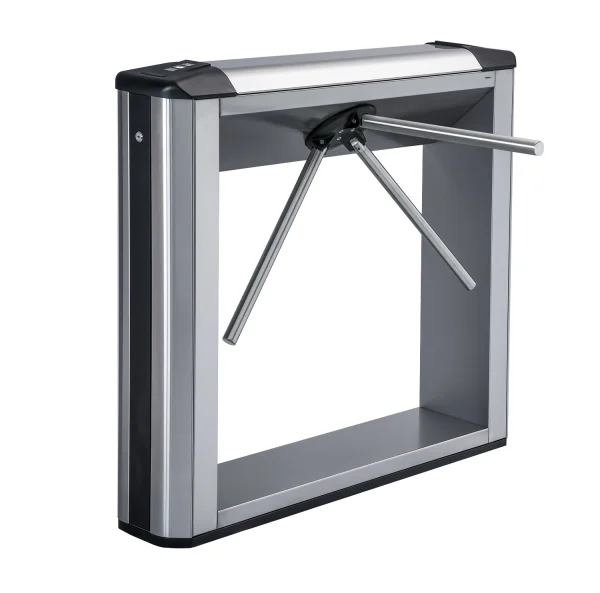

После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее (горизонтальное) положение вручную.
Плата управления предусматривает аварийное открытие прохода по сигналу пожарной сигнализации (вход Fire Alarm).
Управление турникетом
Управление турникетом ТВ01.9А возможно как от системы контроля доступа, так и автономно с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления (приобретается отдельно).
Возможность выбора режима управления (импульсный или потенциальный) обеспечивает корректную работу в системах контроля доступа любых производителей.
Режим работы — разрешение или запрет прохода — может быть задан независимо для каждого направления прохода. Встроенные в стойку турникета оптические датчики поворота преграждающих планок фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа.
Плата управления конструктивно размещена в корпусе турникета и обеспечивает полный набор режимов управления турникетом, имеет входы для подключения датчика контроля зоны прохода с сиреной и выходы для подключения выносных индикаторов.
Плавный доворот планок осуществляется за счет встроенного гидравлического демпфера.
Индикация

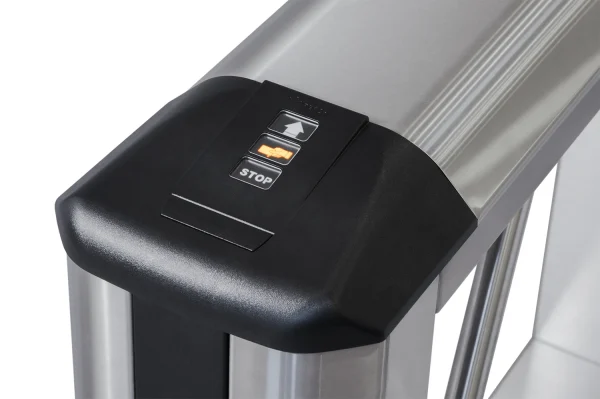

В крышку турникета встроены светодиодные блоки индикации с пиктограммами направления прохода и состояния турникета.
Характеристики
| Напряжение питания | 12 В постоянного тока |
|---|---|
| Мощность | не более 72 Вт |
| Габаритные размеры (длина×ширина×высота) | 750×1170×1030 мм |
| Ширина зоны прохода | 560 мм |
| Пропускная способность в режиме однократного прохода | 30 чел./мин |
| Пропускная способность в режиме свободного прохода | 60 чел./мин |
| Количество считывателей | 2 |
| Количество направлений прохода | 2 |
| Интерфейс считывающих устройств | Wiegand-26, 34, 37, 58 |
| Дальность считывания карт HID, EMM | от 2 до 7 см |
| Дальность считывания MIFARE, NFC | от 3 до 6 см |
| Рабочий температурный диапазон | от +1 °C до +50 °C |
| Планки «Антипаника» | автоматическая |
| Степень защиты оболочки IP | IP41 |
| Ток потребления | не более 6 А |
| Средняя наработка на отказ | не менее 4000000 проходов |
| Типы используемых бесконтактных карт | EMM/HID/MIFARE/Смартфон с NFC |
