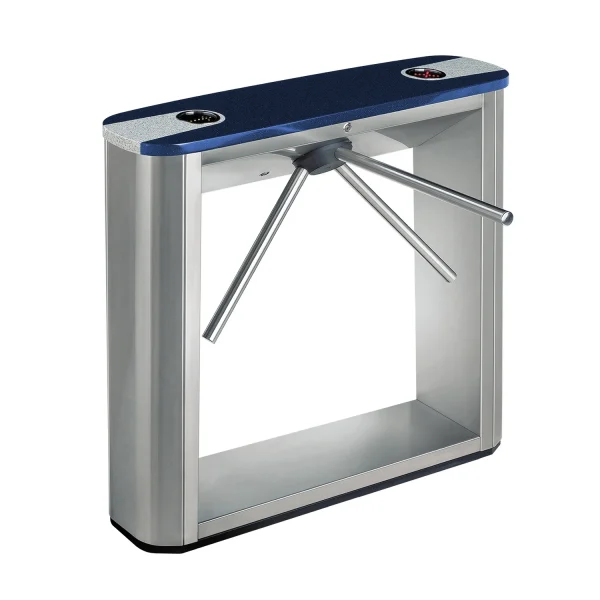

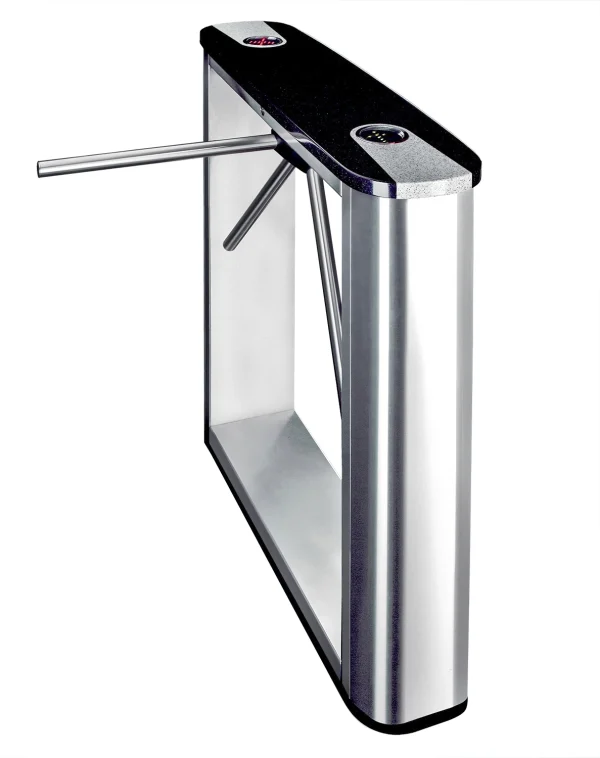

Состав
- турникет со встроенной электроникой управления
- комплект преграждающих планок
- пульт дистанционного управления
Варианты преграждающих планок:
- cтандартные PERCo-AS-01 – нержавеющая сталь
- антипаника PERCo-AA-01 – нержавеющая сталь
Варианты радиопрозрачных крышек из искусственного камня:

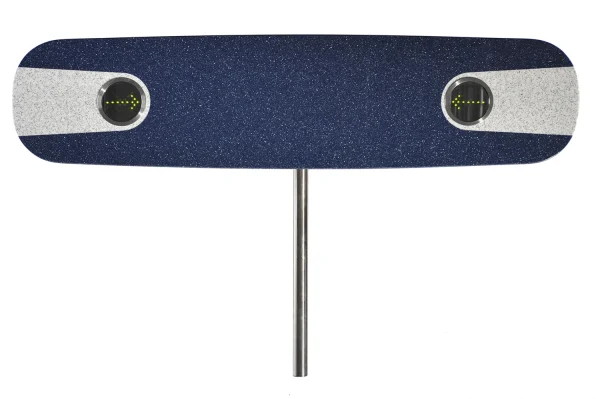

- C-03G blue – синий цвет

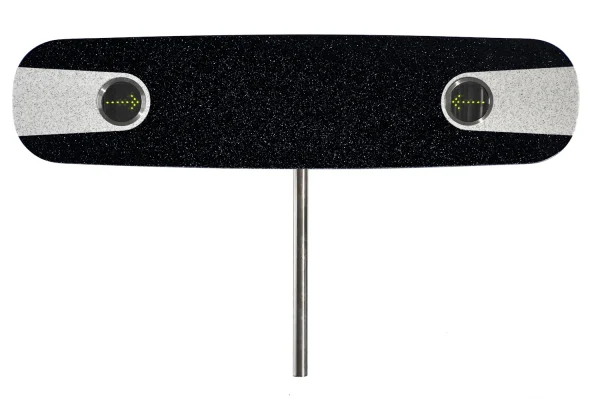

- C-03G black – черный цвет
Установка дополнительного оборудования
Внутри турникета можно разместить контроллеры СКУД, и считыватели как PERCo, так и других производителей. Рабочая зона считывателей выделена на крышке цветом.
Формирование зоны прохода
Турникет имеет ширину зоны прохода 500 мм.
Для обеспечения быстрого и удобного прохода людей рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.
При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
Безопасность
Опционально турникет может комплектоваться преграждающими планками «Антипаника», которые позволяют в экстренных ситуациях быстро освободить проход без применения специальных ключей или инструментов.

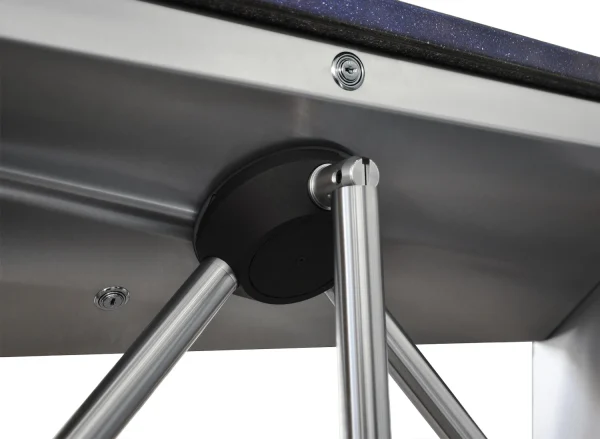

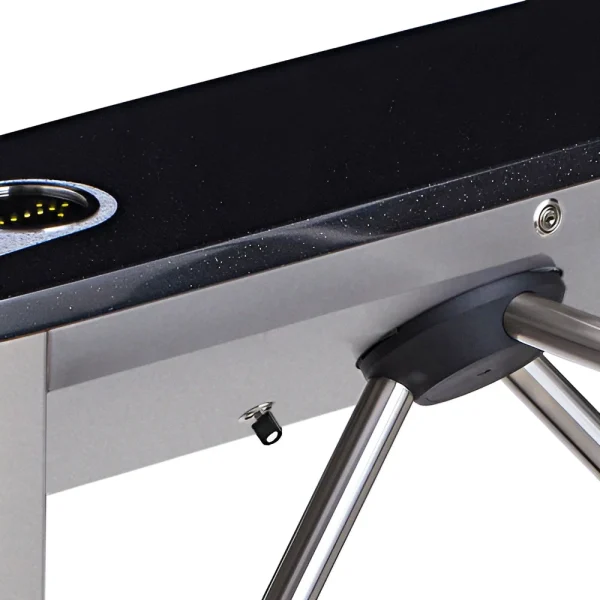

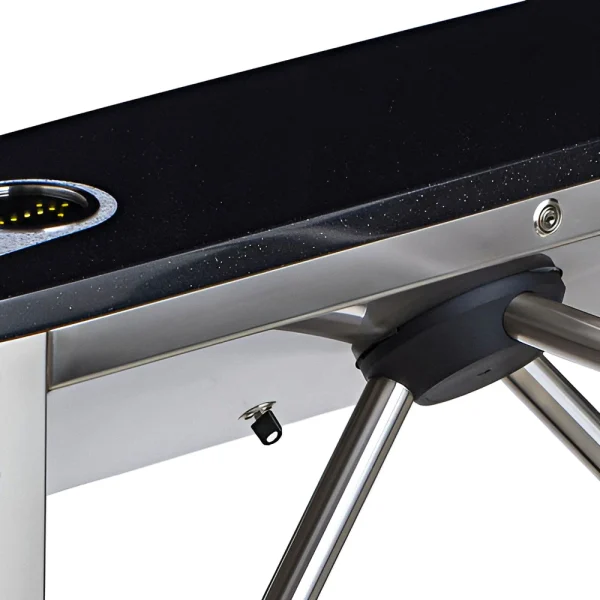

Кроме этого, в турникет встроен замок механической разблокировки, позволяющий, в случае необходимости, с помощью ключа разблокировать его (обеспечить свободный поворот преграждающих планок).
Плата управления предусматривает аварийное открытие прохода по сигналу пожарной сигнализации (вход Fire Alarm).
Возможно подключение к турникету датчика контроля зоны прохода и сирены.
Управление турникетом
Управление турникетом TTD-03.1S возможно как от системы контроля доступа, так и автономно с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления (приобретается отдельно).
Возможность выбора режима управления (импульсный или потенциальный) обеспечивает корректную работу в системах контроля доступа любых производителей.
Режим работы — разрешение или запрет прохода — может быть задан независимо для каждого направления прохода. Встроенные в стойку турникета оптические датчики поворота преграждающих планок фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа.
Плата управления конструктивно размещена в корпусе турникета и обеспечивает полный набор режимов управления турникетом, имеет входы для подключения датчика контроля зоны прохода с сиреной и выходы для подключения выносных индикаторов.
Плавный доворот планок осуществляется за счет встроенного гидравлического демпфера.
Индикация

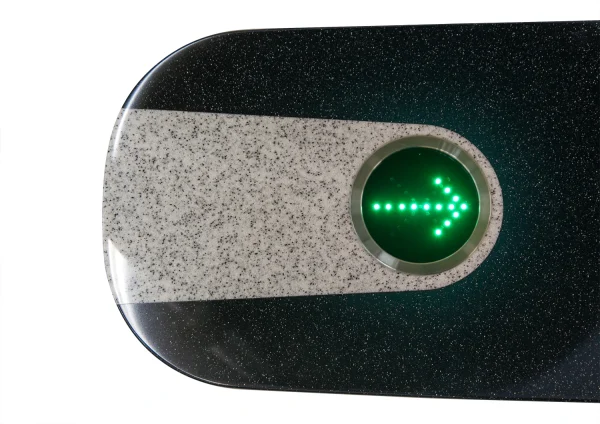

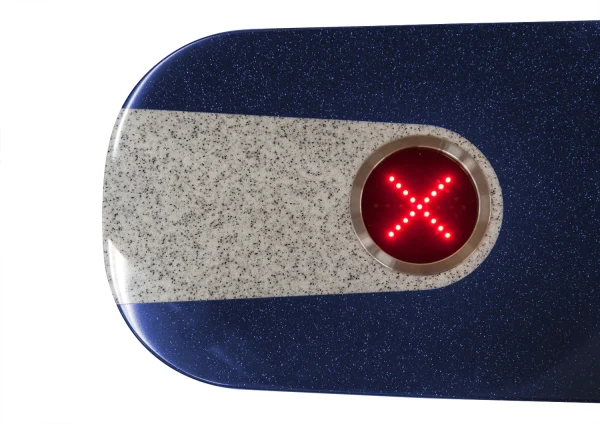

Индикация состояния турникета (открыто/закрыто) и направления прохода размещены на крышке стойки турникета в виде двух светодиодных блоков с яркими пиктограммами.
Характеристики
| Напряжение питания | 12 В постоянного тока |
|---|---|
| Пропускная способность в режиме однократного прохода | 30 чел./мин |
| Пропускная способность в режиме свободного прохода | 60 чел./мин |
| Ширина зоны прохода | 500 мм |
| Рабочий температурный диапазон | от +1 °C до +50 °C |
| Количество направлений прохода | 2 |
| Степень защиты оболочки IP | IP41 |
| Ток потребления | не более 700 мА |
| Средняя наработка на отказ | не менее 4000000 проходов |
| Необходимая дальность действия для устанавливаемых считывателей | не менее 50 мм |
| Максимальные габариты устанавливаемых считывателей | не более 150×50×28 мм или 100×130×28 мм |
| Габаритные размеры (длина×ширина×высота) | 1083×684×1000 мм |
