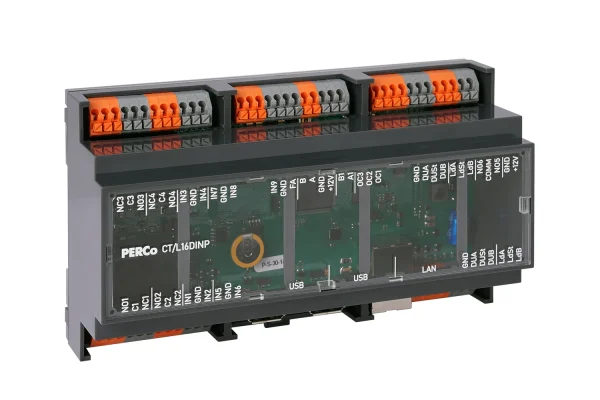

Универсальный контроллер CT/L16DINP

Варианты конфигурации

Контроллер CT/L16DINP, в зависимости от выбранной пользователем конфигурации, может управлять:

• двумя турникетами;
• одним турникетом и двумя замками (контроль прохода в двух направлениях);
• четырьмя замками (контроль прохода в двух направлениях);
• двумя шлагбаумами.

Управляя двумя турникетами/замками/шлагбаумами, контроллер позволяет организовать режим «шлюз». Режим исключает возможность прохода через проходную без дополнительной идентификации (верификации или комиссионирования).

Подключение оборудования

• до 8 считывателей по интерфейсу OSDP / RS-485 или Wiegand (при использовании конвертера интерфейса);
• до 8 контроллеров замка со встроенными считывателями CL211.3, CL211.9;
• до 2 сканеров штрихкода по интерфейсу USB, до 8 сканеров штрихкода через USB-хабы (USB-разветвители);
• до 4 верифицирующих устройств – картоприемников, алкотестеров и др.;
• до 2 блоков индикации с ИК-приемником AI01 (возможность управлять электромагнитным или электромеханическим замком с помощью ИК-пульта);
• табло системного времени AU05.

Интерфейс

Контроллер подключается к сети по интерфейсу Ethernet. Web-интерфейс контроллера позволяет производить конфигурацию, назначать права доступа, управлять устройствами.

Особенности монтажа

Основным преимуществом контроллера CT/L16DINP является возможность установки на DIN-рейку, что обеспечивает быстрый монтаж и демонтаж, а также упрощает обслуживание оборудования. Контроллер оснащён нажимной контактной колодкой, позволяющей подключать провода без использования инструментов. Компактность DIN-реечного монтажа позволяет размещать большое количество контроллеров в распределительных шкафах и щитах совместно с другим оборудованием.

Характеристики

Документация

• CTL16DINP_TechSpec.pdf
• CTL16DINP_ApplicGuide.pdf
• eek-sertifikat-biometriya.pdf
